Воздухосборник (ресивер воздушный)

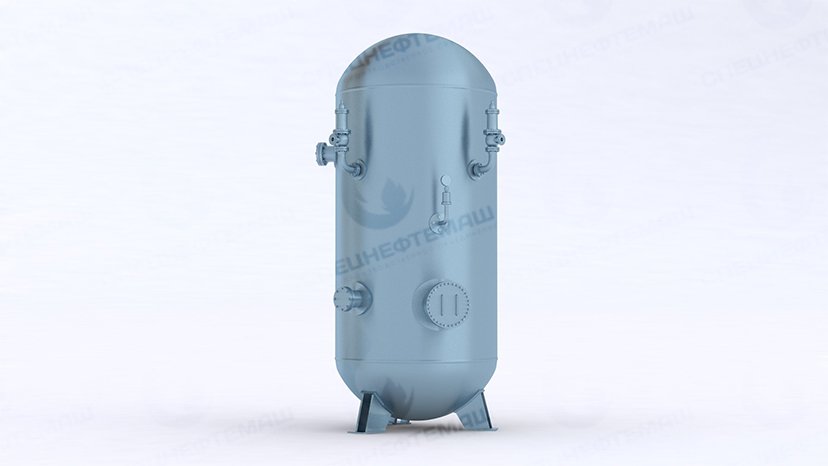

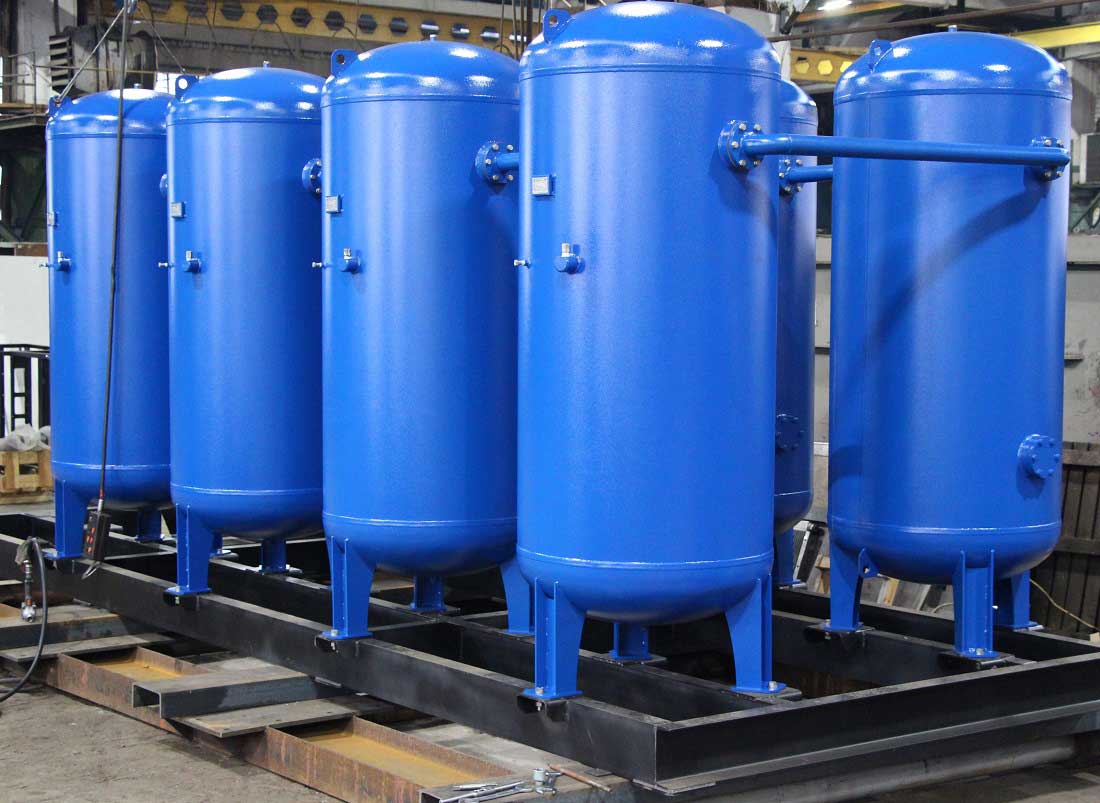

Воздухосборник (ресивер воздушный) Фотография воздухосборника (ресивера воздушного) - купить воздухосборник (ресивер воздушный) по выгодной цене
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Рабочая среда:
Воздух
Сейсмичность:
до 9 баллов
Производитель:
ООО НПО "Спецнефтемаш"

Типоразмеры в наличии:

В-0,5
В-1
В-1,6
В-2
В-3,2
В-4
В-6,3
В-8
В-10
В-16
В-20
В-25
В-32
В-40
В-50


Воздухосборники (ресиверы)
Цена: от 40 000 руб.

Воздухосборник (воздушный ресивер, ресивер газа) - это емкость, изготовленная из металла и необходимая для сбора и хранения сжатого воздуха. При согласовании с производителем емкость может быть использована для хранения иных неинертных газов.

Основной целью ресивера газа является сглаживание возникающих пульсаций воздушной массы во время ее подачи от компрессора, а также аккумулирования рабочего газа с постоянным давлением внутри самой емкости.

Главным отличием горизонтального/вертикального воздухосборника от ресивера воздушного является то, что воздухосборники предназначены для хранения воздуха и воздушных смесей, а ресиверы газа для хранения азота, водорода, кислорода, аргона и различных смесей газов.

Основной металл для производства воздухосборников - низколегированная и углеродистая сталь.

Сферы использования

Ресивер воздуха широко используется в промышленной отрасли, сложно найти направление, в котором не были бы задействованы воздухосборники. К основным сферам применения воздухосборника можно отнести:

  • металлургию;
  • газовую;
  • фармацевтическую;
  • нефтеперерабатывающую;
  • пищевую и прочие виды промышленности.

Технические параметры воздушного ресивера

Воздухосборник вертикальный (ресивер воздушный) изготавливается согласно ТУ 3615-001-24009276-2015.

Технические характеристики и цена вохдухосборника или ресивера газа во многом зависят от типа аппарата и от его производителя.

В воздухосборниках ставят только эллиптические днища. Это отличительная особенность ресивера, как аппарата работающего под давлением, от резервуаров, которые могут иметь плоские днища, если они служат для хранения среды, без давления (рабочее давление не более 0,07МПа или под налив).

Кроме этого, в зависимости от способа размещения конструкции и системы подачи воздуха ресиверы бывают:

  • горизонтальными;
  • вертикальными;

Выбор способа монтажа зависит от системы трубопроводов, от удобства использования воздушного ресивера и его рационального крепления.Ресиверы обязательно должны быть закреплены в самой верхней точке системы. Считается, что вертикальный вариант наиболее практичен в эксплуатации и обслуживании, он более удобен, так как занимает меньше площади, чем его горизонтальный аналог. Горизонтальные воздухосборники имеют небольшой объем емкости и на них дополнительно располагаются осушители и компрессоры. Производители предлагают ресиверы с разными параметрами, основным из которых является номинальный объем. Номинальный объем емкости может быть следующим (измеряется в кубических метрах):

  • 0,5;
  • 1,0;
  • 1,6;
  • 2,0;
  • 3,2;
  • 4,0;
  • 6,3;
  • 8,0;
  • 10;
  • 16;
  • 20;
  • 25;
  • 32;
  • 40;
  • 50.

Рабочее давление аппарата варьируется от 0,8 до 4,0 МПа. Законодательство РФ предписывает обязательную регистрацию ресиверов, если величина произведения давления ресивера на его объем будет больше единицы (P * V > 1), но это правило действует для воздухосборников, объем которых не превышает 1 м3. При объеме больше 1м3 регистрации подлежат все аппараты. Регистрацию ресиверов газа следует проводить в местных надзорных органах.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Условия эксплуатации и гарантийные обязательства

Производители горизонтальных и вертикальных воздухосборников рекомендуют использовать аппарат в следующих условиях:

  • сейсмичность региона не должна превышать 9 баллов по 12-бальной шкале. Уровень допустимой сейсмичности зависит от высоты агрегата и от некоторых конструктивных особенностей. Так, при высоте ресивера до 10 метров и при замене опор-стоек на опоры цилиндрические, можно эксплуатировать в районах с сейсмичностью до 9 баллов.Ес ли же необходимо использовать воздухосборник выше 10 метров, то потребуется подтверждение расчетом на прочность от сейсмических воздействий.;
  • в случае согласования с производителем допускается использование ресивера как места для хранения газов других видов: азота, аргона и пр.;
  • минимальной температурой воздуха является порог до -60 градусов Цельсия. Чаще всего воздухосборники используются внутри помещений. Монтаж ресивера снаружи может быть обусловлен экономией рабочей площади;
  • в зависимости от типа аппарата, производитель может дать гарантию расчетного срока службы до 40 лет, но наибольшее распространение получили аппараты с расчетным временем службы от 10 до 30 лет. Гарантийный срок обслуживания чаще всего составляет от 12 (или 18) месяцев, но не более 18 (иногда 24) месяцев с момента отгрузки с завода-изготовителя.

Компрессорная с ресиверами, не требующими регистрации в Гостехнадзоре

Ресивер газа на 8 м3/мин, требующий регистрации в Гостехнадзоре. Установлен снаружи здания

Компрессорная с ресиверами, не требующими
регистрации в Гостехнадзоре

Ресивер на 8 м3/мин, требующий регистрации
в Гостехнадзоре.  Установлен снаружи здания

Условное обозначение воздухосборника

Для того чтобы заказать воздухосборник вертикальный или горизонтальный нужного качества и с оптимальными техническими характеристиками, необходимо разбираться в условных обозначениях. К тому же довольно часто изготовление воздухосборников и их параметры зависят от индивидуальных особенностей отрасли или предприятия, в которых они будут эксплуатироваться.

Зачастую в производстве воздухосборников используют следующую схему условных обозначений, по которой могут быть определены все основные параметры аппарата, а также цена воздухосборников.

В-х1-х2-х3-х4, где:

  • В означает воздухосборник;
  • х1 - номинальный объем, измеряемый в куб. метрах (0,5 - 100 м3);
  • х2 - давление (0,8 - 4,0 МПа);
  • х3 - материальное исполнение (1 или 2 или 3);
  • х4 - Климатическое исполнение (УХЛ1; ХЛ1; Т1)

Например, стандартный ресивер при использовании данной структуры условного обозначения, будет описан как В 10-0,8-09Г2С-УХЛ1.

Климатическое исполнение:

  1. УХЛ1 - при поставке в районы с умеренным климатом (ГОСТ 15150)
  2. ХЛ - при поставке в районы с холодным климатом (ГОСТ 15150)
  3. Т1 - при поставке в районы с тропическим климатом (ГОСТ 15150)

Где купить воздухосборник вертикальный или ресивер воздушный?

Продажа воздухосборников - приоритетное направление деятельности ООО НПО СпецНефтеМаш. У нас Вы всегда сможете купить воздухосборник вертикальный. Купить ресивер воздушный в Коряжме по приемлемой цене Вам помогут наши менеджеры, с которыми Вы можете связаться по контактным телефонам. Мы всегда рады видеть Вас в наших офисах, расположенных в городах: Пенза, Казань, Москва, Пермь, Краснодар, Тюмень.

Цена на воздухосборник (ресивер воздушный)

Цена на воздухосборник (ресивер воздушный) начинается от 40000 рублей. Цена зависит от комплектации, материального и климатического исполнения, номинального объема. Стоимость 40000р - это цена воздухосборника в комплекциции В 0,5-0,8-2-УХЛ1. Чтобы узнать стоимоть ресивера воздушного для вашей комплектации, свяжитесь с отделом продаж или отправьте заявку через кнопку "Запрос цены".

Типовые чертежи:

Ресивер газа, тип 1 Ресивер газа, тип 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Таблица штуцеров воздухосборников и ресиверов газа

    Обоз­наче­ние Наз­наче­ние Раз­ме­ры в за­ви­си­мос­ти от объ­ёма ап­па­ра­та
    А Вход воз­ду­ха 50–150
    Б Выход воздуха 50–150
    В Для пре­дох­ра­ни­тель­ного кла­па­на 50–200
    коли­чес­тво 1–5
    Г Слив кон­ден­са­та 20–50
    Д Воз­душ­ник 20–50
    Е Дре­наж по за­про­су
    Ж Для ма­но­мет­ра М20х1,5
    З К ма­но­мет­ру в ма­шин­ное от­де­ле­ние М20х1,6
    И Для ма­но­мет­ра М20х1,5
    К Люк обслу­жи­ва­ния 400–800
  • Основные параметры воздухосборников и ресиверов газа

    Наи­ме­но­ва­ние па­ра­мет­ра Значения
    Ра­бо­чее дав­ле­ние, МПа от 0,8 до 6,3
    Ра­бо­чая тем­пе­ра­ту­ра, °С от минус 60 до плюс 180
    До­пус­ти­мая мин. темп. стен­ки воз­ду­хо­сбор­ни­ка, °С Исп. 1 ми­нус 40
    Исп. 2 ми­нус 60
    Тол­щи­на кор­пу­са воз­ду­хо­сбор­ни­ка, мм от 6 до 32 (в за­ви­си­мос­ти от ра­бо­че­го дав­ле­ния)
    Ус­та­нов­лен­ный срок служ­бы, лет 20 – 35
    Ма­те­ри­аль­ное ис­пол­не­ние воз­ду­хо­сбор­ни­ка, сталь Исп. 1 Ст.3, 09Г2С-6 или 12 ГОСТ 5520
    Исп. 2 09Г2С-8 ГОСТ 5520
    Исп. 3 12Х18Н10Т или AISI 304, 316
    Сей­смич­ность по 12-бал­льной шка­ле, балл до 7 (иное по согласованию)
    Сре­да в ре­зе­рвуа­рах воз­дух, воз­душ­ные сме­си; для ре­си­ве­ров – азот, водо­род, кисло­род, аргон и различ­ные сме­си га­зов.
  • Ресиверы воздушные вертикальные

    Мо­де­ль Объ­ём, л Дав­ле­ние, атм Вход / вы­ход Ра­зме­ры, мм Мас­са, кг
    РВ 110­/­10 110 10 1/2" 590 х 540 х 1120 60
    РВ 110­/­16 110 16 1/2" 590 х 540 х 1120 68
    РВ 230­/­10 230 10 1/2" 560 х 540 х 1730 100
    РВ 230­/­16 230 16 1/2" 560 х 540 х 1730 110
    РВ 230­/­25 230 25 1/2" 560 х 540 х 1730 140
    РВ 430-9­/­10 430 10 11/2" 690 х 610 х 1850 160
    РВ 430­/­16 430 16 1" 690 х 610 х 1850 175
    РВ 900-9­/­10 900 10 2" 900 х 850 х 2200 305
  • Габариты воздухосборников и ресиверов газа

    Вмести­мость, м³ Внут­рен­ний диа­метр во­здухо­сбор­ни­ка, Дв, мм Дли­на во­здухо­сборни­ка, мм Дли­на ци­ли­ндри­чес­кой час­ти во­здухо­сбор­ни­ка, мм
    В1 800 2344 1700
    В1,6 1000 2310 1600
    В2 1000 2910 2200
    В3,2 1200 3170 2300
    В4 1200 3870 3000
    В6,3 1400 4565 3600
    В8 1600 4415 3310
    В10 1600 5515 4400
    В16 2000 5510 4200
    В20 2200 6880 5400
    В25 2200 7150 5600
    В32 2400 7775 6000
    В40 2400 9780 8000
    В45 2400 9000 11420
    В50 2400 11775 10000
